Монтаж камер видеонаблюдения к углу стены, на столб, на парапет

Часто, при проектировании систем видеонаблюдения, возникает необходимость монтажа камер в таких местах, как угол стены дома, столб или парапет. Для выполнения монтажа в данных местах кроме стандартного кронштейна (часто поставляемого вместе с камерой видеонаблюдения), понадобятся дополнительные аксессуары. Рассмотрим  монтаж камер видеонаблюдения подробнее:

Монтаж камеры видеонаблюдения к углу стены



Установка аксессуаров

1. Стеновое крепление:



Подходит для внутреннего и наружного подвесного крепления.





 2. Принадлежности для крепления к стене:

   Вспомогательный кронштейн UN-CM-A для крепления на внешний угол. Необходим для крепления к углу стены стенового крепления.

 3.Дополнительные принадлежности

            Шестигранный винт(M8×30), гайка, пружинная шайба и плоская прокладка (приобретаются самостоятельно)

Процедура установки на угол стены

Устанавливаемая на угол скоростная купольная камера подходит для закрепления на внутренних и наружных прямых углах стен, которые должны соответствовать следующим требованиям:

  1. Толщина стены должна быть достаточной для  установочных винтов.
  2. Стена должна быть достаточно прочной, чтобы выдержать груз весом, в 8 раз превышающим общий вес камеры и принадлежностей к ней.

ШАГ 1:  Установите основу для углового крепления

Отметьте и просверлите 4 отверстия в  стене в соответствии с отверстиями на угловом креплении, вставьте в отверстия установочные винты M6. Протяните управляющий провод, видеокабель и кабель питания  через центральное  отверстие углового крепления. Вставьте установочные винты в отверстия и закрепите их с помощью гаек и прокладок.

Замечание: Убедитесь, что длина проводов достаточна. Закрепите вход кабеля стеклоцементом, если камера устанавливается снаружи.

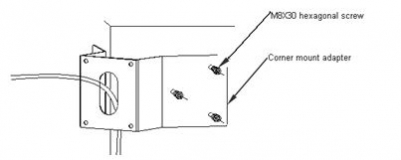

ШАГ 2:  Прикрепите стеновое  крепление.

С помощью четырех шестигранных винтов и резиновых прокладок соедините стеновое крепление с основой.

Замечание:При прикручивании винтов сначала лучше вставить пружинную шайбу, затем завернуть винты наполовину, чтобы можно было поместить резиновые прокладки.

ШАГ 3:  Установка камеры

Протяните провода через отверстие в верхней части задней крышки камеры, закрутите винт в верхней части коробки в отверстие в стеновом креплении. Зафиксируйте крепление  винтом M3.



Монтаж камеры видеонаблюдения на столб



Установка аксессуаров

1.Стеновое крепление

 Подходит для внутреннего и наружного подвесного крепления.






2.Крепление для столба

Для крепления к столбу необходимо специальное стеновое крепление (UN-PM-A)





3.Кольца для фиксации крепления

При использовании крепления на столбе допускается использование колец Φ59-82мм,Φ84-108мм,Φ103-127мм,Φ130-152мм,Φ155-178мм,Φ180-203мм,Φ194-216мм. Пользователь может изменять диаметр в соответствии со своими потребностями.

4.Принадлежности для настенного крепления

Шестигранные винты (M8×30), пружинные шайбы (приобретается самостоятельно)

 Процедура установкикрепления на столбе

Устанавливаемая на столб скоростная купольная камера подходит для закрепления на внутренних и наружных столбах, которые должны соответствовать следующим требованиям:

  1. Диаметр столба должен соответствовать размеру зажимов.
  2. Структура столба должна быть достаточно прочной, чтобы выдержать вес, в 8 раз превышающий вес камеры и принадлежностей.



ШАГ 1:  Установите  зажимы на столб

Открутите 3 зажима для креплений и прикрутите с их помощью основу для стенового крепления.

ШАГ 2:  Установите основу для стенового крепления

Протяните управляющий провод, видеокабель и кабель питания через центральное отверстие крепления и открутите 3 зажима для столбов.

Замечание:Убедитесь, что длины проводов достаточно для правильной установки, закрепите входы кабелей стеклоцементом, если камера устанавливается снаружи.



ШАГ 3:Установите стеновое крепление

Просуньте 4 шестигранных винта с пружинными шайбами через крепление и резиновую прокладку и прикрутите их к креплению на столбе.

ШАГ 4:Установите купольную камеру.

Протяните провода через отверстие в верхней части задней крышки камеры, закрутите винт в верхней части коробки в отверстие в стеновом креплении. Зафиксируйте крепление  винтом M3.



Монтаж камеры видеонаблюдения на парапете



Установка аксессуаров

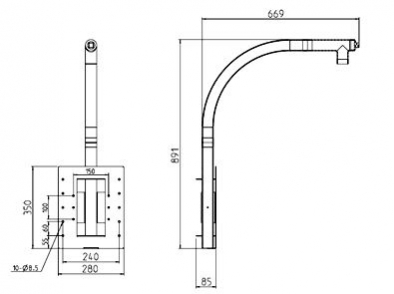

Вспомогательный кронштейн UN-PMдля монтажа на парапет

Шестигранные винты(M8×30), пружинные шайбы

Процедура установкикрепления на столбе

Крепление на парапет возможно на внешних и внутренних поверхностях, удовлетворяющих следующим требованиям:

  1. Достаточная толщина стены для установки винтов
  2. Стена должна выдерживать вес, в 8 раз превосходящий вес камеры и принадлежностей.



ШАГ 1:Просверлите отверстия и установите  винты.

Просверлите 10 отверстий в месте, где должна быть установлена камера, соответствующих отверстиям на креплении.  Вставьте в отверстия винты M8 (приобретаются пользователем).

ШАГ 2:Закрепите парапетное крепление на стене

       Прикрутите 10 шестигранных гаек с плоскими шайбами к установочным винтам через крепление и резиновую прокладку.

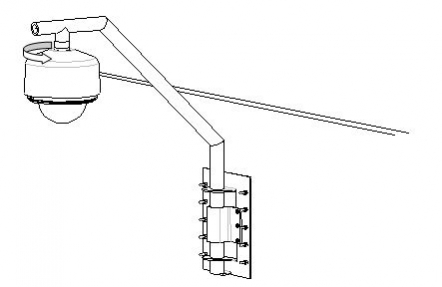

ШАГ 3:Установите купольную камеру.

Протяните кабели через отверстие  в верхней части крышки камеры и прикрутите крышку к креплению парапета, зафиксировав ее винтом M3. Затем установите камеру в соответствии с руководством пользователя
