Мегапиксельная камера. Плюсы и минусы.

Основное направление развития CCTV – это переход к HDTV (High-definitiontelevision – телевидение высокой четкости) и цифровым технологиям. Мегапиксельная камера отвечает двум этим требованиям.

Прежде чем определиться, стоит ли вам покупать мегапиксельную камеру, рассмотрим их основные характеристики и область применения:

Тип сенсора:

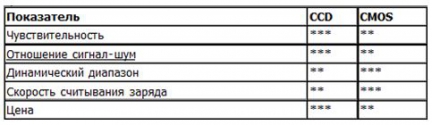

Для формирования изображения в цифровых, как и в аналоговых камерах используется светочувствительная матрица. Матрицы бывают двух видов: ПЗС (прибор с зарядовой связью) и КМОП (комплиментарная структура металл-оксид-полупроводник). Лучшими показателями по чувствительности и ОСШ обладают ПЗС (CCD) матрицы (см таблицу), поэтому они используются в большинстве аналоговых и сетевых камерах. Но для формирования изображения высокого разрешения ПЗС матрицы не подходят, т.к. обладают низкой скоростью считывания заряда. Поэтому в мегапиксельной камере в большинстве случаев используется КМОП матрица.

Разрешение:

Если в аналоговых камерах разрешающая способность камеры определяется в ТВЛ (число вертикальных линий, "укладывающихся" по горизонтали на экране в "квадратный кадр"), то для цифровых – это число миллионов пикселей (MP). Соответственно они могут обеспечить определенное разрешение (число пикселей) по горизонтали и вертикали, к примеру:

0.1 MP - 352 x 288 (CIF)

0.4 MP - 720х576 (D1)

2 MP - 1600x1200(HD)

Полоса пропускания:

Высокое разрешение мегапиксельной камеры предполагает высокую скорость потока данных (к примеру: 1,5 Мп (16CIF, 1408 x 1152) несжатый поток составит 118,8 Мб/с). До недавнего времени это было основным сдерживающим фактором использования технологий мегапиксельных камер в системах видеонаблюдения. С появлением метода компрессии H.264 и развитием IP сетей (увеличением их пропускной способности) эта проблема была решена.

Преимущества сетевого видеонаблюдения:

Плюсы применения мегапиксельной камеры в системах видеонаблюдения очевидны: возможность интеграции с компьютерными сетями и организация удаленного видеонаблюдения через сеть интернет. Но за счет высоких требований к пропускной способности при передаче изображения высокого разрешения, данные плюсы сетевого видеонаблюдения теряют свою актуальность (при узкой полосе пропускания разрешение и скорость передачи автоматически уменьшаются). Зачем же покупать дорогую мегапиксельную камеру, если при удаленном видеонаблюдении будет то же качество картинки, как и у обычной IP камеры?

Достоинства мегапиксельной IP камеры:

Рассмотрим основные достоинства мегапиксельной камеры.

- Повышенная детализация: если есть необходимость реализации аналитической функции (распознавания номера автомобиля, лица человека, идентификация типа и наминала валюты), при этом может использоваться гибридная система видеонаблюдения (мегапиксельная камера подключается к видеорегистратору через видеодекодер)

- Замена нескольких аналоговых камер одной IP мегапиксельной камерой: благодаря высокому разрешению одна мегапиксельная IP камера может заменить несколько простых при просмотре больших территорий (автостоянка, вокзал), что позволит существенно сэкономить на прокладке кабелей и монтаже оборудования.

- Реализация PTZ функций: современный уровень технологий позволяет заменить аналоговую PTZ камеру стационарной мегапиксельной IP камерой. По своему желанию оператор может увеличивать и перемещать мегапиксельное изображение на мониторе. Осуществлять слежение за объектом.
