02 March 2011
Схема подключения видеокамер для наблюдения к видеорегистратору
Если видеокамера, это глаза системы видеонаблюдения, то видеорегистратор – это ее мозг. Для того что бы систем видеонаблюдения заработала, необходимо грамотно подключить все устройства. Рассмотрим схему подключения видеокамер и другого оборудования для наблюдения на примере видеорегистратора серии UVR-S фирмы UNEX.

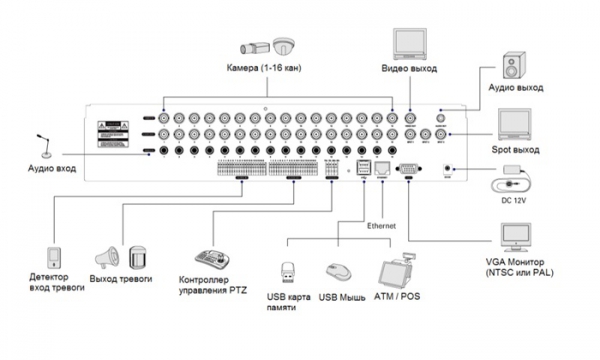

Схема подключения видеокамер и другого оборудования к видеорегистратору
Остановимся подробнее на подключении видеокамеры к системе видео наблюдения.
Как видно из схемы подключения, стандартным входом для видеокамер у видеорегистраторов является BNC – разъем для видеосигнала и RCA разъем для аудио сигнала. Здесь все просто, коаксиальный кабель, по которому передается видеосигнал, подключается к BNC разъему, а к RCA разъему – двупроводная небалансная аудио линия.
Какие же выходы имеет сама видеокамера?
В стандартных видеокамерах, предназначенных для профессиональных систем видео наблюдения, используются следующие разъемы: BNC- разъем для видеосигнала, и разъем для подключения питания к видеокамере.
В более сложных, так сказать разумных, камерах, которые имеют экранное меню, выходы тревоги, позволяют обнаруживать движение, акт саботажа и др, выходов гораздо больше. Рассмотрим основные:
Вход питания:
Большинству камер требуются источник питания 12 В по постоянному току, также поддерживается и 24 В по переменному. При подключении питания по постоянному току важно соблюдать полярность. В случае если есть необходимость подключить камеру к сети 220 В, то необходимо использовать адаптер питания. Обычно адаптер питания поставляется в комплекте с видеокамерой, если это не так, то в любом случае лучше использовать сертифицированный адаптер, т.к. подача питания выходящего за диапазон ± 10% может привести к серьезным повреждениям камеры.
Также стоит отметить, что бывают камеры, к которым можно подключить 220В напрямую, а также некоторые IP камеры поддерживают функцию питания от сети Ethernet (PoE) (IP камеры UIP-9800N-C-PoE и UIP-9800N-MPC PoE). В любом случае, лучше уточнить тип питания камеры в паспорте к ней.
Входы/выходы тревоги:
Ко входам тревоги могут подключаются детекторы и др., а к выходам – управляемы устройства (сирены, световые указатели и т.д. ), также выходы тревоги могут подключаться ко входам тревоги видеорегистратора с помощью двухпроводной линии. На рисунке показаны следующие разъемы: 1А и 1В – выходы тревоги, IN – вход тревоги, G – заземление.

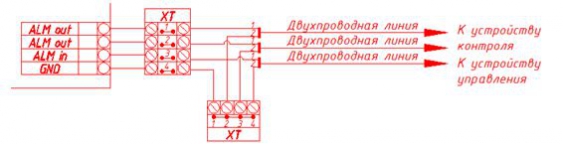

Схема подключения устройств контроля и управления к видеокамере показана ниже:
Вход RS-485
Данный разъем служит для передачи управляющих данных от видеорегистратора (контроллера управления) к видеокамере. Он содержит контакт T-, T+ и землю. Для правильного подключения интерфейса RS485 важно соблюдать полярность подключения, иначе будет отсутствовать возможность управления камерой. Сигнал управления передается по обычной двухпроводной линии.
Видеовыход BNC
Стандартный BNC разъем для передачи видеоданных подключается к соответствующему BNC разъему видеорегистратора с помощью коаксиального кабеля с сопротивлением 75 Ом. На первый взгляд, может показаться, что подключение видеокамеры не должно вызывать каких-либо трудностей, но все-таки лучше поручить проектирование и монтаж системы наблюдения профессионалам.
Более подробные схемы подключения для каждой видеокамеры наблюдения можно найти в разделе «Каталог».
